一、概述

我公司生產的軸流空冷風機主要用于石油、化工、冶金等空冷器配套使用，具有風量大、效率高、振動小、噪聲低、使用維護方便等特點。

本系列產品的設計制造符合JB1416-87《一般用途軸流通風機技術條件》。

為滿足用戶工況條件的不同，風機有高效節能型、低噪型、防腐型等不同類型，以適應用戶需要。

根據安裝使用條件，風機 風量調節方式可分為自調、半自調、手調三種，冷卻方式可分為鼓風式和引風式。安裝結構形式有b;c;e;f;g;h;k;n;q等多種形式。

二、空冷器風機型號含義及結構說明

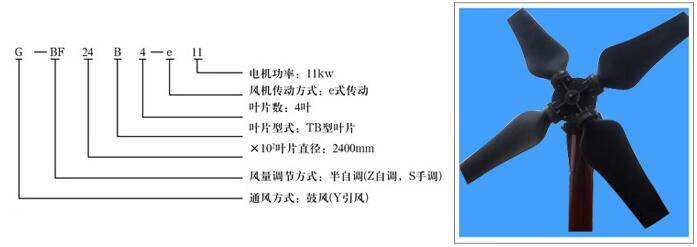

1、風機型號含義：

2、風機直徑：

（1） 自調、半自調風機，直徑為1.8-4.27米（6-14英尺）

（2） 手調風機，直徑為1.8-4.5米

3、風機調角方式：

（1） ZF：不停機自動調角式（簡稱自調式）風機。

通過儀表信號壓力變化，風機在運行中自動調節葉片的角度用以改變風量。信號氣源壓力為20-100KPa；工作氣源壓力為300KPa。

（2） BF：不停機半自動調角式（簡稱半自調）風機

在風機運行中，手動調節工作氣源壓力，可隨時調節葉片角度用以改變風量，工作氣源壓力為200KPa。

（3） SF：停機手調角式（簡稱手調式）風機

停機后調節葉片角度。

4、葉片系列（玻璃鋼材料）

（1） TB系列（FJ3）標準型；節能型；噪聲值≤85dB。

（2） TC系列（FJ7）較寬型；適中型；噪聲值≤83dB。

（3） TW系列（FJ19）寬型；降噪型；噪聲值≤80dB。

以上三種系列葉片應相應輪轂、傳動方式配套可組合成為多種型號的風機，以滿足各種空冷器的配套使用。

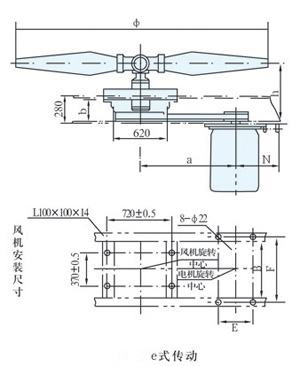

三、空冷器風機傳動方式及安裝結構尺寸

風機規格	安裝尺寸	a	h	b	E	F	B	N	備注
1.8米手調TB		716	650	256	340	730	644	420
2.4米手調TB		765	650	256	340	730	644	420
2.4米手調TC		670	650	256	340	730	644	420
2.4米手調TW		694	650	256	340	730	644	420
3.0米手調TB		685	650	256	400	730	644	450
3.6米手調TB		960	650	256	400	730	644	450
3.6米手調TC		745	650	256	400	950	864	450
3.6米手調TW		765	650	256	400	950	864	450
4.27米手調TB		880	678	280	400	820	734	450
